                                   秒准（Mayzum）智能电镀液在线浓度监控仪
型号：MAY-2001PT-EL、MAY-2001HPT-EL

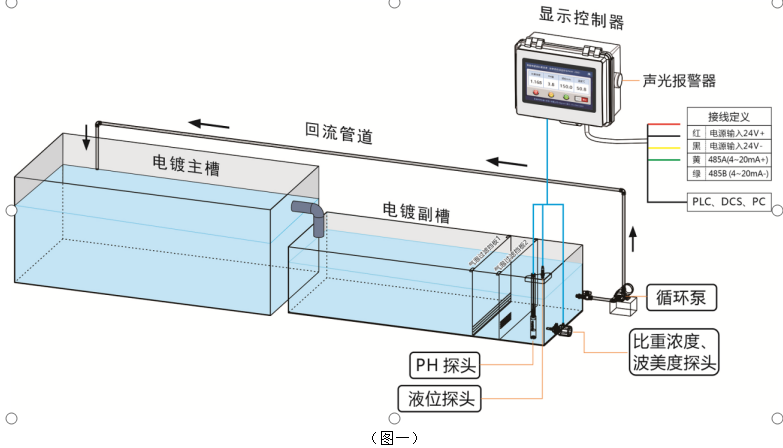

产品简介：如图一所示，电镀工艺中通常有一个主槽和一个副槽，在电镀过程中主槽中的电镀液会溢流至副槽中，副槽再通过一个泵将电镀液循环至主槽。检测电镀液比重浓度、波美度、PH、液位、温度等参数的探头安装在电镀副槽的侧壁或者回流管的末端，为了减少气泡对测量数据的影响，在副槽中安装两块打满细孔的挡板。一般电镀液中含有镍或铬，具有很强的腐蚀性。MAY-2001系列电镀液比重浓度、波美度在线测量探头接触液体部分采用哈氏合金（C276）加工而成，可以耐强碱弱酸，长时间浸泡在含镍或铬的电镀液中，表面还必须衬上一层聚四氟乙烯材料（特氟龙、PTFE），才能保证探头不被腐蚀，数据测量稳定、准确。电镀液的工作温度一般维持在50~60℃之间，仪表自带温度补尝功能，可消除温度变化对波美度测量带去的影响。检测系统集成比重浓度、波美度、PH、液位、温度等多种参数的测量，通过一个显示控制器对外输出数字量或模拟量信号，方便现场PLC、DCS、PC系统进行测量数据的读取，从而完成相关的自动化控制。

规格参数选型表：


产品型号

MAY-2001PT-EL

MAY-2001HPT-EL

测量项目

密度g/cm³、温度℃、浓度%、波美度°Bé


密度范围

0-2.2g/cm³


浓度范围

0-100%


分辨率

0.001g/cm³、0.1℃、0.1%、0.1°Bé

0.0001g/cm³、0.1℃、0.01%、0.01°Bé


测量精度

±0.002g/cm³、0.1℃、0.5%、0.5°Bé

±0.0005g/cm³、0.1℃、0.1%、0.1°Bé


测量温度

-20℃-120℃


温度补偿

自动温度补偿，0-80℃


环境温度

-20℃-80℃


关键部位材质

法兰：聚四氟乙烯（PTFE）-防腐，探头：哈氏合金衬四氟（PTFE）-防腐


输入电源

24V DC


信号输出

£4-20mA、£RS485/232数字量、£开关量（异常报警,上下限2路输出）


防护等级

IP67


耐压范围

≤20MPa


介质粘度

0-2000cP（更高粘度请选择MAY-5001S）


电气接口

探头接口：M12*1.5、显示控制器接口：M16*1.5


防爆等级

£MAY-2001PT常规款    £MAY-2001EX本安型防爆 Ex ia IIB T6 Ga


整机净重

≈1050g

≈1250g


安装选项

MAY-PPR13三通管道


其他选项

MAY-LST历史数据存储功能、MAY-LOT数据远传模块


特殊标度

非标定制，按客户需求建立数据模型



Modbus RTU通讯协议（注：本协议仅为显示控制器对外输出用）：

A、默认的通讯参数：9600、8、None、1，地址为：1（十进制），可以通过【通讯参数】参数项自行修改

B、寄存器说明：

寄存器名称

寄存器地址

长度（字）

类据类型

读/写

说明

折射率：

0001

0001

uint（16位无符号整型）

只读

单位：nd

浓度：

0002

0001

uint（16位无符号整型）

只读

单位：%、Brix

温度：

0003

0001

uint（16位无符号整型）

只读

单位：℃

运行状态码：

0004

0001

uint（16位无符号整型）

只读

0.代表正在测试

1.代表停止测试

C、读数例程（支持03、04功能码）：

主机发送：01 03 00 02 00 02 65 CB  （同时请求浓度、温度）

数据返回：01 03 04 00 19 01 0E 6B 95，其中：从00 19 01 0E四个字节解析出整数为25、270，各数除以10，即得到实际的浓度、温度值2.5%、27.0℃

以上数据可以通过ModScan软件（如果用户没有该软件，请网上自行下载）测试，如下图的测试数据，返回4个寄存器的结果分别为：13360、25、270、0；设备运行状态码为：0。返回的数据均为16位无符号整型，请根据每种数据的类型，除以对应的倍率。
