汽车发动机清洁度测量仪
MAM768清洁度检测设备介绍

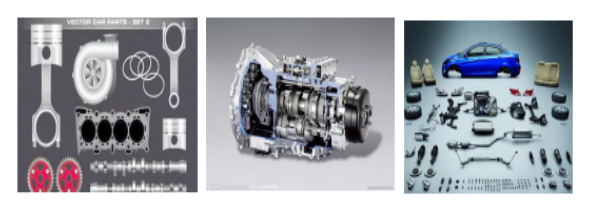

应用领域
支持 ISO 16232，VDA 19，ISO 4406, ISO 4407等众多清洁度检测标准！
本系统集压力清洗，超声波清洗，过滤，回收萃取为一体，广泛应用于美国通用,福特,德国大众以及日系汽车行业的清洁度检测装置,我们也可以按照客户的具体要求量身定制。
一、设备功能简介：
设备可集成压力喷射清洗、超声波小件清洗、灌流清洗及清洗剂在线过滤回收、循环精滤于一体，实现零件清洗与颗粒污染物过滤回收同步进行，可及时将零件表面的颗粒污染物收集到滤膜表面，清洗零件结束后即可得到滤膜样本，减少颗粒污染物在清洗剂中滞留时间；颠覆传统手工人力清洗检测的方式，规范了清洁度检测控制流程，提升检测效率。清洗零件操作空间相对独立，内置空气层流系统，净化清洗操作环境，并在人员操作面配置风幕隔离系统，有效隔离清洗区和外部环境，为清洗检测搭建一个洁净的操作平台。
设备运转动力源为220V交流电源(动力源持续稳定，洁净安全，无机械旋转磨损器件，不会污染清洗液，保证清洗液压力、流量、温度稳定，可连续不间断运转。存储清洗液容器材质为304不锈钢（无玻璃/高硼硅酸盐等易碎品）安全可靠、坚固稳定，内外精抛，可拆卸清洗。
设备工作压力状态实时显示，清洗检测压力连续可调、配合不同的清洗喷嘴，可快速方便的清洗零件内腔通道、盲孔、及整体表面的，广泛应用于各种金属制造业清洁度检测。
所提供的自动清洗过滤设备满足ISO16232-2007，VDA19，GB/T3821-2005等国际及国内标准，满足大众、通用、福特等各大汽车厂清洁度检测标准。
工作台四周最大程度实现密闭空间减少环境对其的污染，同时防止清洗液飞溅，工作台连接已有的排气管路、具有空气净化功能。清洗操作室材质：304镜面不锈钢、操作符合人机工程。
设备可选配微小零件专用超声波清洗区，主要针对螺丝，螺栓，轴承等微小零件进行超声清洗，采集清洁度数据。
洗液的更换及加注过程：清洗液的更换方便，设置有液位装置，液位过低或过高设置的报警装置，且积液方式由传统的真空积液改成气动集液，避免传感器损坏后液体溢出导致的真空泵短路，大大提高设备安全性和可靠性。
自动且高效的系统解决方案系统流程化，简化清洁度检测的步骤提高工作效率，部件多采用国际知名品牌，清洗液容积可视化，高效HEPA空气过滤器，符合14644-123标准的ISO 5级清洗室，集成自动四壁自清洗功能，自洁净度达到0.3mg，三级清洗剂过滤设计，保证清洗液洁净度。
滤膜架采用气缸控制，一键拆装，避免人手直接触碰滤膜，便捷性更强。
l 2、参照标准
QCn29008·13-91：汽车产品质量检验清洁度评定方法
GB/T 3821-2005：中小功率内燃机清洁度测定方法
ISO 16232-2007：Road vehicles —Cleanliness of components of fluid circuits
JB/T 6002-2007：涡轮增压器清洁度极限值及测定方法
ISO 18413-2002：Hydraulic fluid power — Cleanliness of parts and components— Inspection document and principles related to contaminant collection, analysis and data reporting
ISO 4406-1999：Hydraulic fluid power — Fluids — Method for coding the level of contamination by solid particles
ASTM D2276-00：Standard Test Method for Particulate Contaminant in Aviation Fuel by Line Sampling
CES 16599：Cleanliness,Partical Counting (Fuel System)
QC/T 573-1999: 汽车清洁度工作导则人、物和环境.
l 3、主要功能及设备部件介绍
l 4、 清洁度清洗收集站 参数及配置表
设备型号 | MAM768 |
压力清洗室尺寸(mm) | 700*600*700 |
超声波清洗室尺寸（mm） | 700*600*200（选配） |
储液罐容量(L) | 25 |
整机尺寸(mm) | 1200*1000*2050 |
配置 | ●标配 |
全彩触摸屏 | 德国SIEMENS十寸超大全彩触摸屏 |
三级循环过滤 | 2.5um,0.45um,0.2um三级串联循环过滤 |
三级滤膜 | 一键式自动装夹，规格Ø47mm、Ø50mm,根据客户自定 |
自动升降门 | 一键式电动匀速升降 |
进口高清洗泵 | 采用进口高压泵 |
清洗室材质 | 镜面304不锈钢 |
可编程控制器 | 德国SIEMENS数字式可编程控制器 |
全不锈清洗水枪 | 全不锈定制，配柱状/扇形/实心锥形等多种喷嘴，喷枪喷射形式可调 |
空气过滤 | 精密多级过滤 |
清洗收集管路 | 管路采用食品级内外抛光SUS304一次成型管 |
功能 | ●标配 ○选配 |
内壁自动清洗 | 自动喷淋内壁自动清洗 |
工件定时清洗模式 | 可任意设定清洗时间 |
工件定流量清洗模式 | 流量：0~10 L/min可任意设定，误差率≤4 % |
手动清洗模式 | 手动清洗与自动清洗随意切换 |
喷枪压力设置 | 喷枪压力0-8Bar 可任意设定冲洗压力 |
液位实时显示 | 液位在显示屏上实时显示 |
清洗室照明 | IP6级防水LED照明灯 |
流量校准 | 可设权限进行流量校准 |
自动滤膜架 | 一键式开启与关闭，高度自动化 |
注液/排液 | 自动程控，触屏控制 |
管道自清洗 | 可程序控制，自动清洗排液 |
通用参数 | |
执行标准 | ISO16232/VDA19/ISO18413等标准 |
系统空白值 | 满足ISO16232-3标准，自洁度≤0.3mg/10um |
流量范围 | 1.0L/min-10.0L/min,精度2% |
